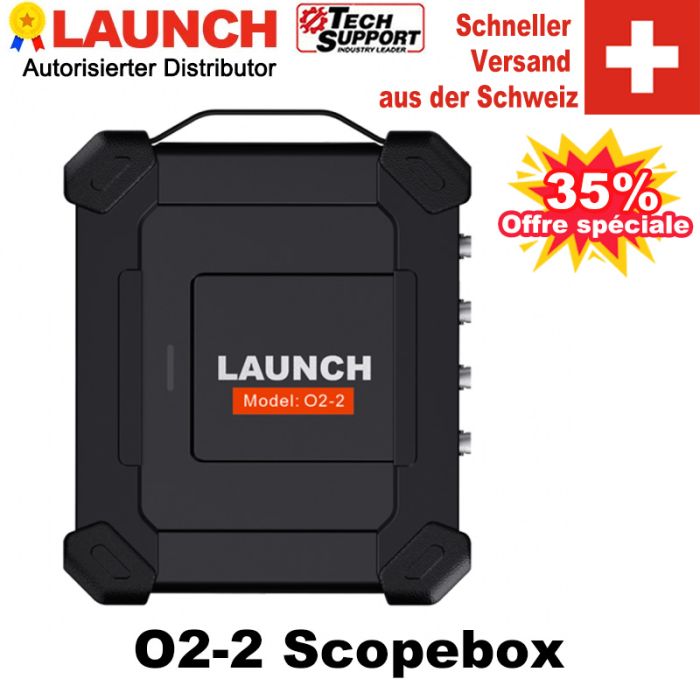

Avec une nouvelle conception et un matériel mis à niveau, le LAUNCH O2-2 Scopebox est un module complémentaire polyvalent et facile à utiliser qui peut détecter des défauts de haut niveau sur divers composants électriques tels que des capteurs, des actionneurs et des circuits.
En s'intégrant aux outils d'analyse de la série X-431 via l'application O2-2, il fournit des erreurs de diagnostic précises et concluantes, permettant à l'atelier et au technicien d'étendre les fonctionnalités de leur outil d'analyse.
Analyse des données de forme d'onde
A la capacité d'enregistrer et de rejouer des données de forme d'onde haute résolution pour une analyse future.
Une fonction d'activation clé permet aux utilisateurs de capturer une forme d'onde spécifique, ce qui rend le processus 70 % plus efficace par rapport aux autres oscilloscopes.
Accès à 23 variantes de mesures automatiques affichées sur un seul écran pour une commutation facile.
La possibilité d'entrer des noms et des caractères directement en cliquant sur le clavier virtuel, cette opération rationalise le processus et contribue à une efficacité de 90 %.
Utilisez la fonction de zoom avant/arrière pour vérifier des détails précis.
Paramètres système personnels personnalisables qui peuvent être enregistrés sous forme de fichiers de configuration pour être visualisés.
La fonction d'auto-étalonnage vous permet d'optimiser le chemin du signal de l'oscilloscope pour une précision de mesure maximale.
Agrandit les opérations mathématiques de forme d'onde telles que l'addition, la soustraction, la multiplication et la fonction FFT pour une analyse de forme d'onde de haut niveau.
Plusieurs tests automobiles incluent des circuits, des capteurs, des actionneurs, des tests d'allumage et plus encore.
Canaux : 4
Bande passante : 100 MHz
Temps de montée : 3,5 ns (typique)
Précision : ±3 %
Impédance d'entrée : 1 M ± 1,5 %
Type d'entrée : connecteur BNC à une extrémité
Couplage d'entrée : DC, AC
Protection contre les surcharges : ± 200 V pour une seule entrée
Plages de base de temps :
1ns~1ks (1 canal)
1ns~1ks (2 canaux)
1ns~1ks (4 canaux)
Résolution verticale : 8 bits
Mémoire tampon : 10 Mo (pour 4 canaux)
Interface d'alimentation : port USB, port DC IN
Échange de données via : USB
Mode de déclenchement : Normal, Auto et Single SEQ
Déclencheurs avancés : front, largeur d'impulsion
